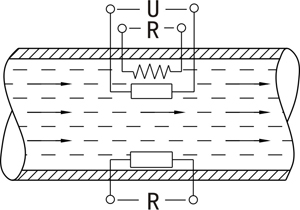

FGS流量開關工作原理：
FGS熱導式流量開關是基于熱交換原理設計的。
探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，
測量時，由
發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值; 當有介質流動時，感熱模塊所接受到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。
其所屬特點：
探頭抗結垢涂層,有效防止管道內水垢、銹垢等污垢附著，抗污能力更強。
全防水殼體設計適用管徑范圍大，任意調節設定點高壓型，耐壓最高達60MPa指示燈直接顯示流量變化。
有效防止纏繞物。
技 術 參 數：
測量范圍:
水：0.03 ~3m/s ;
油：0.03 ~3m/s ;
氣：2~20m/s
耐 壓: 4MPa (特殊60MPa）
溫度變化反應時間 :≤12s
連接方式: 螺紋G1/2"、G1/4"、其它
開關時間: ON : 典型≥4s（1~13s）;
OFF : 典型≥4s（1~15s）
工作電壓: DC24V，AC/DC220V
功 耗: 2W，輸出: 繼電器, NPN/PNP輸出
接點容量: 0.4A/125VAC，2A/30VDC
絕緣阻抗: 100VDC時，50MΩ
探頭材質: 304不銹鋼，殼體材質: 304不銹鋼
工作溫度: - 10℃- 60℃
環境條件: - 20~85℃,≤85% RH
防護等級: IP67

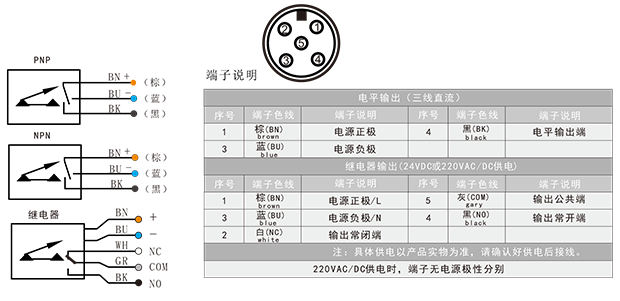

接線圖：

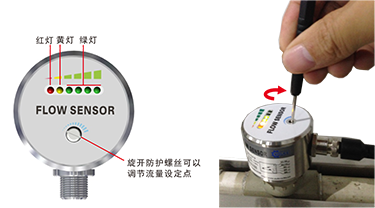

FGS熱式流量開關，可以很方便的設定流量報警結點，旋開防護螺絲，用配備的螺絲刀調節設置旋鈕可以設定流量報警點。
對于輸出形式為P N P、N P N和繼電器的流量開關，其LED指示的含義如下：
－紅燈亮 流速低于設定點（晶體管不導通/繼電器不動作）
－黃燈亮 流速等于或高于設定點（晶體管導通/繼電器動作）
－黃燈和綠燈亮 流速超出設定點的程度（綠燈1、2、3或4 與黃燈一起亮）

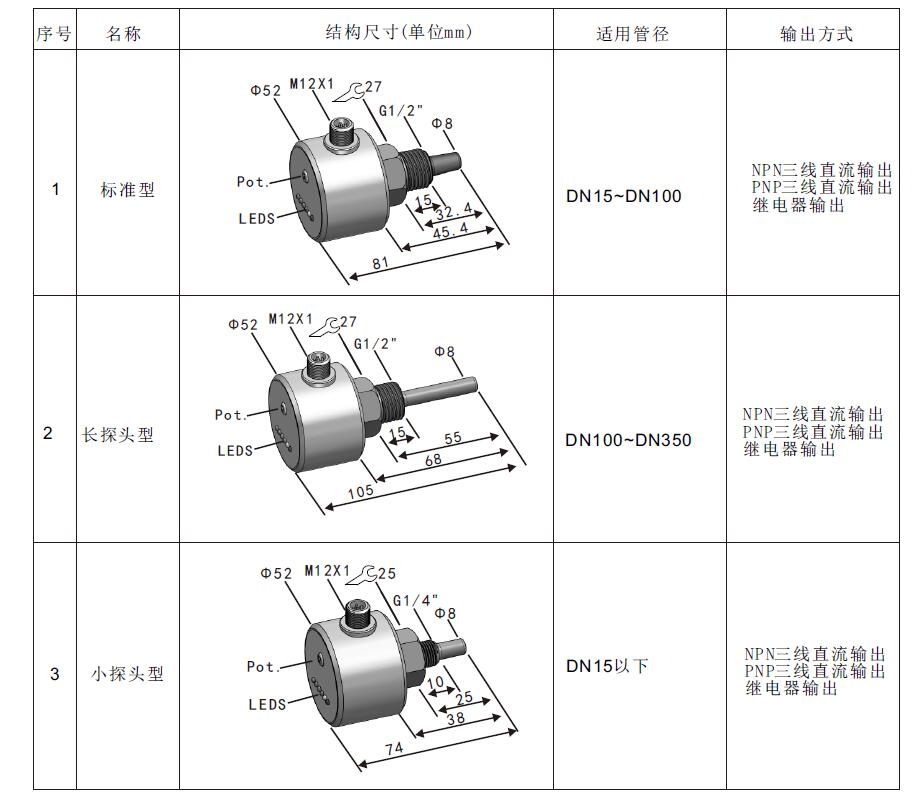

結 構 圖：

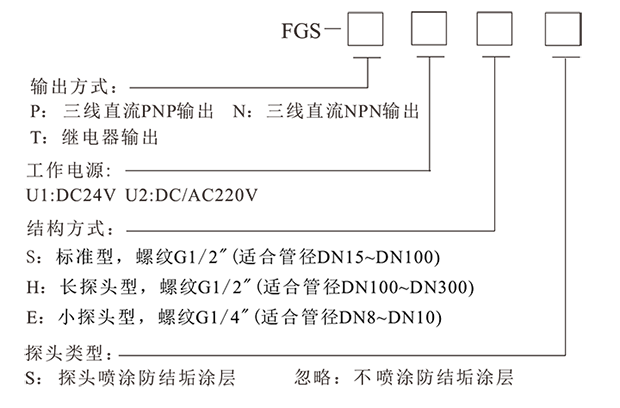

選型說明：
